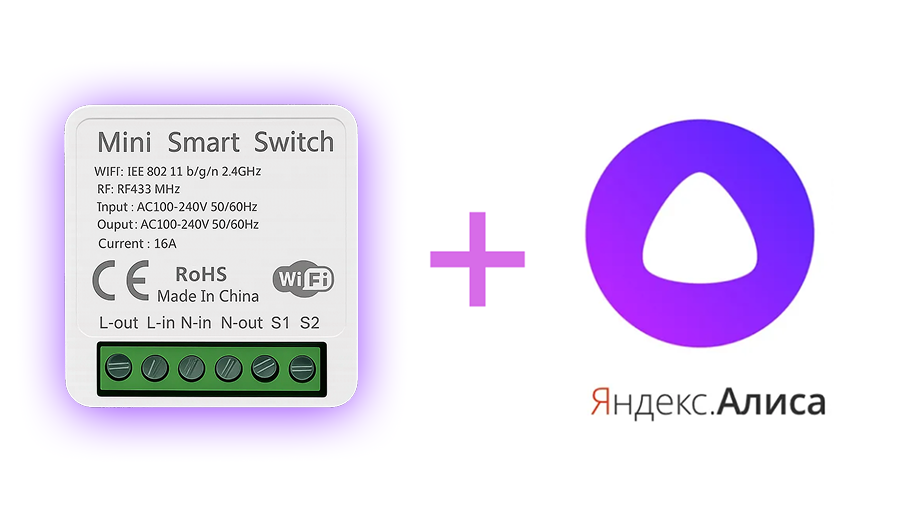

Умное реле (Wi-Fi + RF 433 МГц) - подключение к Алисе и Марусе

Подключение проводки

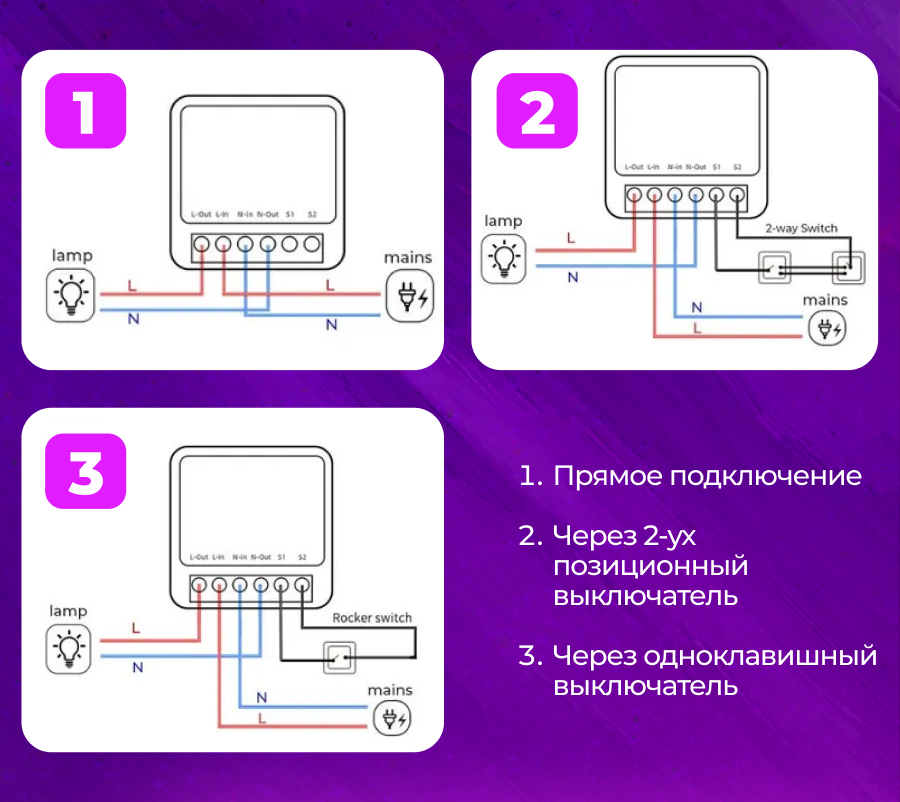

1. Выберите одну из трех схем подключения, представленных ниже.
2. Соблюдайте цветовую маркировку проводов и полярность подключения.
3. Надежно зафиксируйте все соединения.
4. Убедитесь, что выбранное место обеспечивает стабильный Wi-Fi сигнал для корректной работы умного реле.

Подключение к Smart Life

1. Переходим во вкладку "Дом", нажимаем на кнопку "Добавить устройство" в верхнем правом углу (плюсик).
2. Выберите обнаруженное устройство.
3. Введите данные от wi-fi сети и дождитесь подключения.
4. Готово, умное реле добавлено в систему умного дома Smart Life.

Подключение к Алисе

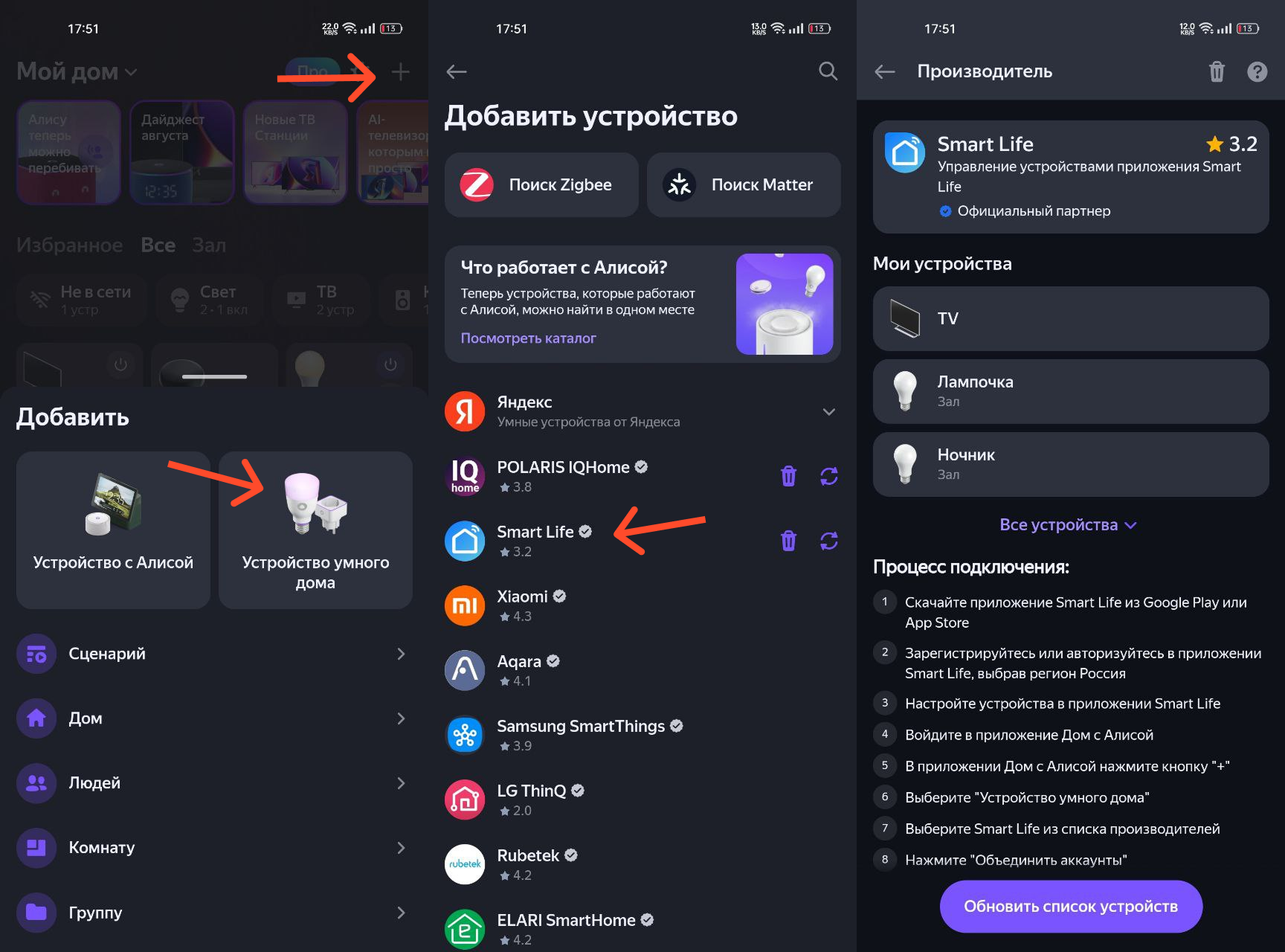

1. Запускаем приложение, нажимаем на плюсик в правом верхнем углу, затем жмем добавить "Устройство умного дома".
2. В списке производителей найдите и нажмите на Smart Life.
3. Если ранее вы не синхронизировали аккаунты, нажмите на фиолетовую кнопку "Привязать к Яндексу" и введите данные от аккаунта Smart Life. Если вы уже использовали Smart Life то нажмите на кнопку "Обновить список устройств".
4. Готово, умное реле отобразиться на главном экране во вкладке "Все" как лампочка.

Ответы на вопросы

Как подключить в режиме радиореле rf 433?

1. Через приложение Smart Life (рекомендуем): нажмите на добавленное реле - далее settings - RF remote control setup - Add - устройство перешло в режим RF сопряжения. Затем нажмите нужную кнопку на RF пульте для завершения привязки
2. Через кнопку на реле: Нажмите кнопку на устройстве 3 раза подряд, после чего светодиод начнёт мигать - это означает, что устройство перешло в режим RF сопряжения. Затем нажмите нужную кнопку на RF пульте для завершения привязки

Что если реле само включается / выключается?

1. Настройка питания:
   В Smart Life зайдите в настройки устройства → «Режим при восстановлении питания» (Relay status) → установите «Выключено» (Off). Это исключит реакцию на микроскачки напряжения.
2. Очистка RF-памяти (от «фантомных» сигналов):
   Часто реле ловит сигналы от соседских пультов или звонков. удалите все сохраненные радиосигналы в приложении Smart Life. Очистка памяти сбросит настройки и исключит срабатывание устройства от чужих сигналов RF433.
3. Качество и схема монтажа:
   Убедитесь, что реле подключено строго по схеме, предусмотренной производителем. Неправильное подключение проводов или плохой контакт в клеммах очень часто вызывают ложные реле.
4. Проверка сценариев:
   Проверьте вкладку «Автоматизация» / «Сцены» в приложении. Удалите забытые таймеры или расписания.
5. Схема без нейтрали:
   Если реле подключено без нуля, установите конденсатор (2–10 мкФ, X2, 250–400V) параллельно лампе, чтобы убрать паразитный ток.
6. Помехи на линии выключателя (S1/S2):
   Если к реле подключен обычный выключатель длинными проводами, они работают как антенна. Установите керамический конденсатор (100 нФ, 400V) прямо в клеммы S1 и S2. Это отсечет наводки от проводки.

🛠️ Если ни один из вариантов не помог, соберите простейшую тестовую схему. Подключите реле короткими проводами напрямую к обычной лампочке и линии 220 В.

✅ Если в такой схеме реле работает стабильно: Проблема, скорее всего, связана с особенностями вашей домашней проводки, наводками или внешними RF-сигналами. В этом случае, сосредоточьтесь на экранировании проводов, поиске источников помех (например, старые беспроводные звонки, пульты от ворот, другие устройства на 433 МГц) и, возможно, использовании реле без RF-функционала, если RF-управление не является критичным.

Как сбросить настройки?

Нажмите и удерживайте сервисную кнопку на реле в течение 5-10 секунд до появления мигающего индикатора. Светодиод должен начать быстро мигать, что означает переход в режим сброса и поиска сети.

Как подключить к Марусе?

1. Выполните подключение реле в приложении Smart Life, как описано в данной статье
2. Заходим в приложение Маруся, входим в свой аккаунт через VK.
3. На главном экране справа сверху жмем на "домик", далее жмем на том же месте на "плюс"
4. В диалоговом окне жмем на "подключить устройство", выбираем производителя SmartLife.
5. Вводим данные от аккаунта , который регистрировали ранее
6. В окне Choose App обязательно выбираем SmartLife
7. Подключение завершено
